STEP 1
高除尘效率
通过优化的气流分布和优质过滤介质，有效捕获粗颗粒和细颗粒，显著减少粉尘排放。

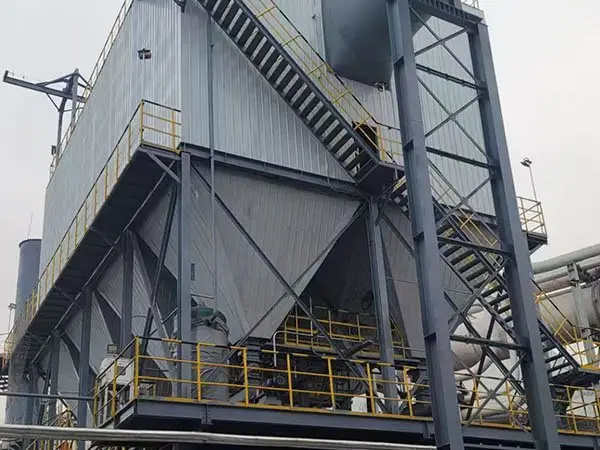

圆形布袋除尘器概述
圆形布袋除尘器是一种专门用于水泥、石灰、采矿、冶金、发电和散装物料处理等行业的圆形物料分配点的工业集尘系统。在物料进料、分配和转移过程中，由于物料落下和空气位移，会释放大量空气中的尘埃。该集尘器直接在源头捕捉和过滤尘埃，帮助工厂维持更清洁的生产环境，减少物料损失，并符合日益严格的环境法规。
该系统设计用于连续工业运行，结合了优化的气流设计、高效滤材和自动脉冲喷流清洗技术，即使在高尘埃浓度和波动的运行条件下也能保持稳定性能。
工作原理
其工作原理基于集尘源、过滤和自动滤网清洁，使系统能够以最少的维护保持高集尘效率。
源头集尘
- 当散装物料进入环状分电器时，落下的物料会产生尘埃云和空气排挤。专门设计的罩或封闭收集舱会在灰尘泄漏到周围工作区前将其捕获。
- 诱导风扇产生负压，将含尘空气通过进风管道吸入集尘器。
粉尘过滤
- 进入集热器后，气流减缓，使较大的颗粒通过重力沉积到料斗中。
- 剩余的细粉会通过高性能滤袋或滤芯。尘埃颗粒被困在滤网表面，而清洁空气通过滤材流出，并通过净化空气室排出系统。
- 高品质的滤材保持优异的过滤效率，同时保持低压降，确保长生产周期内气流稳定。
自动脉冲喷射清洗
- 随着尘埃在滤器表面积累，压力差逐渐增加。
- 脉冲喷流清洗系统自动通过吹管和文丘里释放短时间压缩空气。这些高能空气脉冲迅速膨胀滤袋，在不中断系统运行的情况下清除积累的尘埃。
- 被去除的尘埃会落入收集料斗进行回收或处理，使收集器能够保持稳定的过滤性能和延长滤器寿命。
连续清洁空气排放
- 过滤后，清洁空气通过排风扇排出，或在当地法规允许的情况下返回生产区。
- 持续的气流保持物料分配系统内的负压，防止二次粉尘排放，提升工作场所的可见性。
主要部件的技术规格
滤袋
- 材料：聚酯
- 数量：每单位384辆
- 尺寸：φ130 × 2200 毫米
- 曲速拉伸强度：1600牛顿/25毫米
- 纬线拉伸强度：1400 N/25 mm
- 服役寿命：18个月
脉冲阀
- 型号：DMF-Z-62S
- 数量：每单位6辆
- 工作电压：直流24伏
- 操作压力：0.4–0.6 MPa
- 脉冲宽度：0.2秒
- 每脉冲空气消耗：180升
- 使用寿命：100万循环或三年
- 制造商：上海布袋除尘器配件有限公司
笼子
- 数量：每单位384辆
- 规格：φ125 × 2150 mm
- 滤袋笼采用单步多点自动焊接工艺制造，表面镀锌。为便于安装，采用八角形结构，确保卓越的刚性、强度和尺寸精度。它们在长期使用中保持无变形，最大限度地减少滤袋的磨损并延长使用寿命。
- 在过滤袋笼的上方开口处加装一根文丘里管。在脉冲喷射清洗过程中，它充当喷射器，提高清洁过程的动能，确保清洁更彻底。它还能防止滤袋因喷嘴错位而破裂，从而延长滤袋的使用寿命。
气动缸
- 型号：SC80x220
- 数量：每单位6辆
- 工作电压：24伏直流
- 操作压力：0.4–0.6 MPa
星型排放阀
- 型号：YJD-16A
- 数量：每单位1台
- 匹配电机：1.5千瓦
- 速度：42转/分
- 排水容量：16升/转
螺旋输送机
- 型号：LS315x5200
- 数量：每单位1台
- 输送能力：8立方米/小时
主要优势
控制系统
圆形布袋除尘器的控制系统作为设备的操作“大脑”，通常围绕可编程逻辑控制器（PLC）展开，集成了双模（差压和定时）脉冲清洗、实时温度和负压监测以及主风扇联锁控制。通过持续监测滤袋内的压降，只有在达到指定阈值时才触发序列特定的脉冲喷射清洗——有效防止滤袋因过压损坏或堵塞，同时消除不必要清洗周期产生的压缩空气废弃，从而确保即使在高温或高尘负载条件下也能保持稳定运行和最佳过滤效率。
